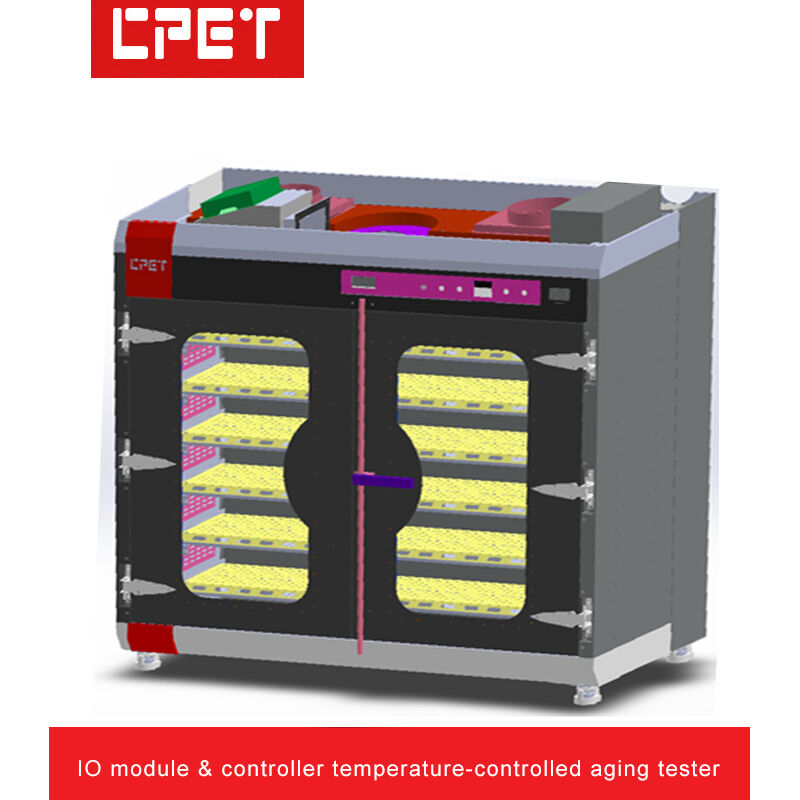

| 1 | مرور کلی ظاهر و ساختار کابینت پیری: |
| الف | تعداد محصول پیری: | هر کابینت پیری می تواند 24 عدد محصول با خروجی 4-16 کانال، 12 عدد محصول با خروجی 17-32 کانال (2 کانال خروجی به صورت موازی) را پیر کند. |
| ب | ابعاد تجهیزات (میلی متر): | کابینت پیری تک: طول 2050 میلی متر × عرض 1200 میلی متر × ارتفاع 2200 میلی متر (تخمینی، ابعاد واقعی بر اساس الزامات طراحی). کابینت کنترل: طول 860 میلی متر × عرض 880 میلی متر × ارتفاع 1900 میلی متر |
|
|
| ج | تعداد لایه های چرخ دستی: | 6 لایه، 4 عدد محصول در هر لایه |
| د | ارتفاع و عرض لایه چرخ دستی: | عرض لایه 320 میلی متر، ارتفاع 170 میلی متر |
| ه | جنس ساختار چرخ دستی: | صفحه فولادی نورد سرد به ضخامت 2.0 میلی متر، مراجعه به ظاهر طراحی صنعتی |
| و | روش خنک کننده منطقه بار: | فن اگزوز دمای بالا در بالا، نوع اگزوز از بالا |
| ز | روش عایق بندی بین لایه ای و ضد الکتریسیته ساکن: | لمینت اپوکسی با سوراخ های خنک کننده |
| ح | نوع ساختار چرخ دستی: | بار در منطقه محصول قرار می گیرد، جداسازی جلو-عقب |
| ط | ساختار کنترل دما: | منطقه محصول با کنترل دما، گرمایش دمای پایین، اگزوز دمای بیش از حد |
| 2 | معرفی پروژه |
| الف | روش کنترل ماژول: | ارتباط RS485، ارتباط RS232 کامپیوتر میزبان |
| ب | بار ERS نصب شده: | 3-120 ولت / 0.2-10 آمپر / 150 وات / 8 کانال (برای جزئیات به مشخصات مراجعه کنید) |
| ج | روش جداسازی ماژول بازیابی انرژی: | کانال های ماژول بار الکترونیکی از جداسازی نوری (ارتباط و جداسازی برق) استفاده می کنند. |
| د | حالت بارگذاری ماژول بازیابی انرژی: | حالت های بار CC، CV، CR، CP |
| ه | معماری طراحی ماژول بازیابی انرژی: | طراحی طول عمر (مالکیت معنوی اختصاصی) |
| و | پیکربندی ماژول بار، اینورتر و DC قابل برنامه ریزی: | CP8530 × 24 (1 عدد محصول برای هر 1 عدد بار) / CP5312A × 8 (3 عدد محصول برای هر 1 عدد اینورتر)
ماژول DC قابل برنامه ریزی: 20 کیلووات / 200 آمپر 8-120 ولت × 3 (8 عدد محصول برای هر 1 عدد ماژول DC قابل برنامه ریزی) |
|
|
| ز | ارتباط محصول: | هر محصول مجهز به 1 کانال CAN2.0 است. |
| ح | راندمان صرفه جویی در انرژی: | تقریباً 60-80% (بسته به سطح ولتاژ ورودی محصول) |
| 3 | مرور کلی دستگاه کنترل الکتریکی و کنترل دمای چرخ دستی پیری توان: |
| الف | روش سیم کشی: | ورودی برق AC با سوکت های صنعتی 15 آمپر (8 عدد در هر لایه)، ترمینال های خروجی DC: کانکتورهای دوشاخه موز (برای جزئیات به صفحه P7 مراجعه کنید) |
| ب | کلیدهای عملکرد پنل: | نمایش ولتاژ و جریان ورودی AC، کلید استارت، کلید توقف اضطراری |
| ج | دقت کنترل دمای منطقه محصول: | پیری با کنترل دمای منطقه محصول، قابل تنظیم از دمای محیط +5 درجه سانتیگراد تا 85 درجه سانتیگراد. دقت دما +/-5 درجه سانتیگراد |
| د | اصل کنترل دمای منطقه محصول: | گرمایش دمای پایین، اگزوز دمای بیش از حد |
| ه | روش توزیع و کنترل برق چرخ دستی: | توزیع برق سه فاز پنج سیم 380 ولت، نظارت کامپیوتر و کنترل الکتریکی دستی |
| و | ظرفیت توزیع برق چرخ دستی: | 150 وات × 384 واحد / 0.8 ≈ 72 کیلووات، راندمان محصول تست شده محاسبه شده در 80%، منبع تغذیه خود کابینت پیری، توان گرمایش و اگزوز 9 کیلووات |
| ز | روش کنترل ورودی: | کنترل برنامه خودکار |
| ح | حفاظت ایمنی کابینت پیری: | حفاظت از زمین تجهیزات، حفاظت از کلید نشتی، هشدار دود |
| ط | پیکربندی میزبان و نمایشگر کابینت کنترل: | 1. کامپیوتر صنعتی: کامپیوتر صنعتی ASUS، مدل D701MER، پردازنده I3-14100، رم 8 گیگابایت DDR5، حافظه 1 ترابایت HDD + 256 گیگابایت SSD، سیستم عامل WIN11 PRO، منبع تغذیه 180 وات (ASUS)
2. نمایشگر: Acer K222HQL، 21.5 اینچ، رزولوشن 1920x1080 مانیتور LED، رابط VGA |
|
|
|
|
| 4 | مرور کلی عملکرد اصلی سیستم: |
| الف | مناسب برای پیری کنترلرها/ماژول های ورودی/خروجی، منابع تغذیه سرور، منابع تغذیه کامپیوتر، آداپتورها و غیره. |
| ب | نرم افزار نظارت پیری کنترل شده با دمای اختصاصی رایگان، با حقوق مالکیت معنوی مستقل و بدون ریسک قانونی |
| ج | ماژول های بار الکترونیکی قابل برنامه ریزی ولتاژ خروجی، جریان، توان و سایر پارامترها را نظارت می کنند. |
| د | نرم افزار نظارت پیری شامل خدمات ارتقاء، مقیاس پذیری قوی، سرمایه گذاری مجدد تجهیزات را صرفه جویی می کند. |
| ه | پارامترهای پیری، تنظیم زمان، ویرایش توالی روشن/خاموش (تست روشن/خاموش شدن محصول)، از تعویض ولتاژ خودکار، تبدیل بار و سایر عملکردهای قابل برنامه ریزی پشتیبانی می کند. |
| و | خاموش شدن خودکار زمان بندی شده پس از اتمام پیری، مناسب برای عملیات بدون نظارت. |
| ز | کامپیوتر به طور خودکار وضعیت قبولی/عدم قبولی محصولات توان تست شده را نمایش می دهد، نمای پنجره چند چرخ دستی برای مدیریت متمرکز، اپراتورها را صرفه جویی می کند و راندمان تولید را بهبود می بخشد. |
| ح | کامپیوتر گزارش های داده پیری را ذخیره می کند، پارامترهای فرآیند قابل ردیابی هستند؛ همچنین از اسکن بارکد و بارگذاری سیستم MES پشتیبانی می کند. |
| ط | مبدل RS232 به RS485 از مبدل نوری ایزوله استفاده می کند، قابلیت اطمینان ارتباط را بهبود می بخشد و از آسیب صاعقه به تجهیزات جلوگیری می کند. |
| ی | هر کامپیوتر (کابینت کنترل) می تواند به طور همزمان چندین کابینت پیری را نظارت کند (طراحی فعلی: 1 کابینت کنترل از 4 کابینت پیری پشتیبانی می کند). |
| ک | کنتور هوشمند انرژی، نرم افزار سیستم به طور خودکار انرژی بازیابی شده، انرژی مصرفی واقعی، کل مصرف برق را جمع آوری و نظارت می کند و به طور خودکار راندمان بازیابی را محاسبه می کند. |
| ل | از بارگذاری سیستم MES (بارگذاری فعال)، عبور خودکار ایستگاه، بارگذاری خودکار قفل های نقص، بازیابی خودکار پارامترهای پیری بر اساس بارکد محصول پشتیبانی می کند. |
| م | نرم افزار نظارت پیری توان با مستندات راهنمای داخلی برای راهنمایی عملیاتی فوری. |
| ن | ولتاژ ورودی کابینت پیری: سه فاز AC380V. ولتاژ ورودی کابینت کنترل: تک فاز AC220V |
