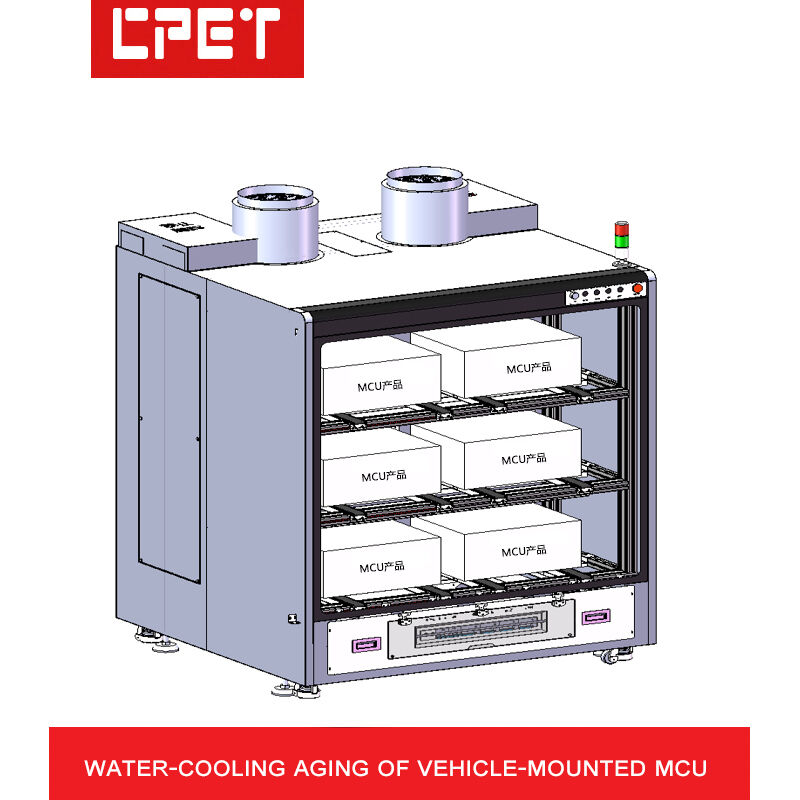

| 1 | ظاهر و ساختار کابینه پیری |
| الف | ابعاد چرخ دستی (میلی متر): | نوع باز: پیکربندی 2+1، 3200*1600*1890 میلی متر (قابل تنظیم در صورت درخواست) |
| ب | تعداد لایه های چرخ دستی: | 3 لایه برای قرار دادن محصول؛ بارها بر اساس موقعیت مرتب شده اند |
| سی | ارتفاع لایه واگن برقی: | 350 میلی متر برای قرار دادن محصول |
| D | مواد ساختار چرخ دستی: | ورق فولادی نورد سرد به ضخامت 2.0 میلی متر |
| E | اتلاف حرارت ناحیه بار: | فن اگزوز توربین در بالا، از نوع بالابرنده (برای کنترل آسان دمای محیط) |
| اف | عایق بین لایه ای و ضد الکتریسیته ساکن: | محفظه ورق فلزی با سوراخ های تهویه روی سطح |
| جی | فرم ساختار چرخ دستی: | منطقه تست در پایین، منطقه بار در بالا |
| اچ | ساختار کابینه: | منطقه محصول نوع باز |
| من | دیگران: | هشدار دود نصب شده در منطقه محصول کابینه قدیمی |
| 2 | پیکربندی ماژول، قدرت منبع تغذیه آزمایش شده و کمیت قدیمی |
| الف | روش کنترل ماژول: | ارتباط CAN و RS485؛ کامپیوتر میزبان از طریق ارتباط RS232 |
| ب | مدل ماژول بار نصب شده: | موتور آب خنک |
| سی | مدل ماژول منبع تغذیه: | شمع شارژ 20 کیلووات |
| D | روش جداسازی ماژول: | کانال های ماژول بار الکترونیکی از جداسازی نوری (ارتباطات و ایزوله برق) استفاده می کنند. |
| E | حالت بارگذاری ماژول: | حالت راکتیو جریان بالا |
| اف | معماری طراحی ماژول: | طراحی طولانی مدت (مالکیت معنوی اختصاصی) |
| جی | پیکربندی مقدار ماژول: | هر کابینت قدیمی با 6 شمع شارژ، 6 موتور آب خنک، 6 منبع تغذیه کمکی و 1 شاسی ارتباطی پیکربندی شده است. |
| اچ | مقدار محصول پیری: | هر کابینت کهنه می تواند 6 واحد از محصولات 11KW/200-800V MCU را پیر کند. یک ست محصول 6 ساله |
| 3 | دستگاه های کنترل برق و کنترل دما کابینت قدیمی |
| الف | روش سیم کشی: | ارتباط AC/DC و غیره، متصل به بار از طریق کابل های انتقال و پایانه های داک (قابل تنظیم بر اساس نیاز مشتری) |
| ب | کلیدهای عملکرد پانل: | صفحه نمایش ولتاژ AC ورودی، کلید استارت، کلید توقف اضطراری |
| سی | دقت کنترل دمای منطقه محصول: | هیچ کدام |
| D | اصل کنترل دمای منطقه محصول: | هیچ کدام |
| E | توزیع و کنترل برق واگن برقی: | توزیع سه فاز پنج سیم 380 ولت، مانیتورینگ کامپیوتر |
| اف | ظرفیت توزیع برق واگن برقی: | 11KW*12 units/0.8/≈100KW; بازده منبع تغذیه آزمایش شده محاسبه شده در 80٪، منبع تغذیه کابینه قدیمی و قدرت فن اگزوز 6KW. راندمان صرفه جویی در انرژی 70 درصد محاسبه شده است، مصرف برق واقعی حدود 110 کیلووات |
| جی | روش کنترل: | کنترل الکتریکی شامل جابجایی دستی / اتوماتیک است. نظارت بر رایانه در زمان پیری |
| اچ | حفاظت ایمنی: | حفاظت از زمین تجهیزات، حفاظت از سوئیچ نشت، حفاظت از خاموش شدن خودکار هشدار دود و غیره. |
| من | پیکربندی کابینت کنترل: | با سیستم کنترل، میزبان صنعتی، نمایشگر و غیره برای نظارت پیکربندی شده است |
| 4 | توابع اصلی سیستم |
| الف | قابل استفاده برای قدیمی شدن کنترلرهای MCU، کنترلرهای VCU، مبدل های DCDC، منابع تغذیه OBC و سایر محصولات |
| ب | پیکربندی رایگان نرم‌افزار نظارتی اختصاصی کهنه‌سازی برق، با مالکیت معنوی اختصاصی و بدون خطر قانونی |
| سی | از ماژول های بار الکترونیکی قابل برنامه ریزی برای نظارت بر ولتاژ، جریان، توان و سایر پارامترهای خروجی استفاده کنید |
| D | نرم‌افزار نظارت اختصاصی قدیمی از خدمات ارتقا برخوردار است، با مقیاس‌پذیری قدرتمند، که باعث صرفه‌جویی در سرمایه‌گذاری مکرر تجهیزات می‌شود |
| E | پارامترهای پیری، تنظیمات زمان، ویرایش توالی روشن/خاموش (تست روشن/خاموش قدرت محصول تست شده)، سوئیچینگ خودکار ولتاژ پشتیبانی، سوئیچ بار و سایر عملکردهای قابل برنامه ریزی |
| اف | خاموش شدن خودکار منبع تغذیه آزمایش شده پس از اتمام کهنه شدن، مناسب برای عملکرد بدون مراقبت |
| جی | رایانه به طور خودکار وضعیت عبور / خرابی محصولات منبع تغذیه آزمایش شده را نمایش می دهد. پنجره چند سبد خرید برای مدیریت متمرکز، صرفه جویی در اپراتورها و بهبود کارایی تولید |
| اچ | رایانه می تواند گزارش های داده های قدیمی و پارامترهای فرآیند منبع تغذیه آزمایش شده را برای قابلیت ردیابی ذخیره کند. همچنین از اسکن بارکد و آپلود سیستم MES پشتیبانی می کند |
| من | RS232 به RS485 از مبدل اپتو ایزوله استفاده می کند که قابلیت اطمینان ارتباطات را بهبود می بخشد و از آسیب صاعقه به تجهیزات جلوگیری می کند. |
| جی | هر کامپیوتر می تواند 18 دستگاه را به طور همزمان مانیتور کند (هر پورت سریال می تواند 63 Slave را به هم متصل کند، هر کامپیوتر تا 18 پورت سریال را پشتیبانی می کند) |
| ک | نرم افزار نظارت بر پیری نیرو دارای اسناد کمک داخلی است که حل فوری سوالات عملیاتی را تسهیل می کند |
| 5 | پارامترها و کنترل آب خنک کننده |
| الف | الزامات لوله خنک کننده آب: | هر کابینت قدیمی به 3 لایه تقسیم می شود، هر لایه شکاف دارای 1 ورودی آب و 1 خروجی آب است. مدار آب هر محصول به طور مستقل کنترل می شود. 3 لایه در مجموع 6 ورودی و 6 خروجی. 2 کابینت قدیمی دارای 12 ورودی و خروجی می باشد |
| ب | ورودی و خروجی آب: | قابل تنظیم در صورت درخواست |
| سی | الزامات کنترل سوپاپ: | تنظیم خودکار سرعت جریان آب با توجه به دما |
| D | کنترل دمای آب ورودی: | دمای اتاق تا 85 درجه سانتیگراد |
| E | کنترل فشار آب: | 0.05-0.15MPa (قابل تنظیم) |
| اف | کنترل جریان آب: | 0-15 لیتر در دقیقه (قابل تنظیم) |
| جی | گرمای خنک کننده: | با تولید گرمای 2 کیلووات در هر موقعیت محاسبه می شود |
| اچ | اتصالات لوله آب: | هر مدار از اتصال دهنده های اتصال سریع استفاده می کند. قبل از جدا کردن کانکتور، آب را خارج کنید |
| من | الزامات ایمنی مدار آب: | عایق آب و برق؛ هر مدار دارای تشخیص فشار تفاضلی و تشخیص نشت است که با سنسورهای غوطه وری آب پیکربندی شده است. در صورت پارگی یا نشتی لوله، تجهیزات به طور خودکار آبرسانی و آلارم را متوقف می کند |
