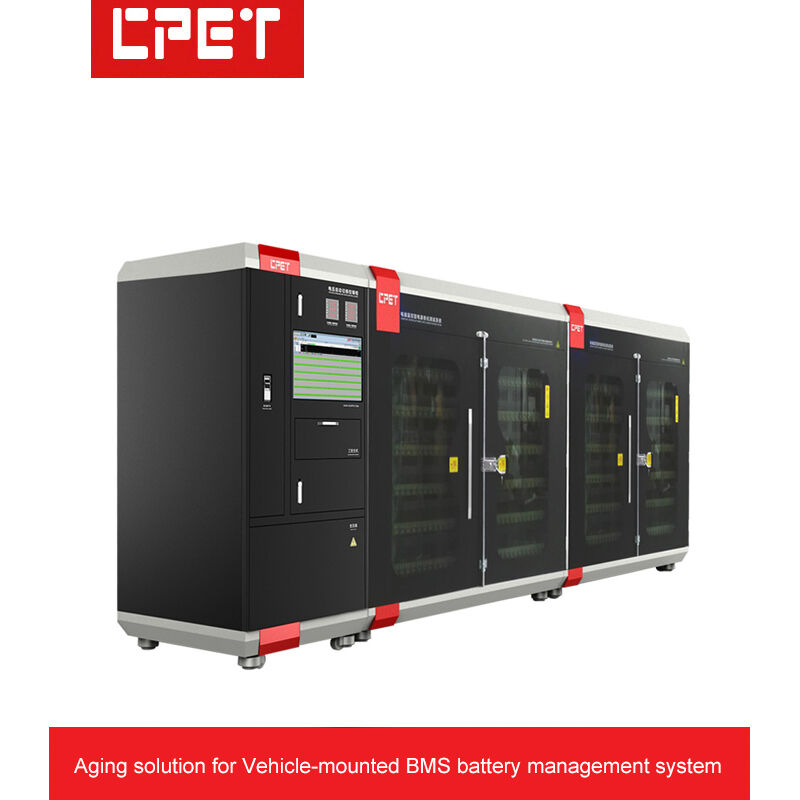

تجهیزات تست حرارتی بالا برای سیستم مدیریت باتری BMS خودرویی

Name: تجهیزات تست حرارتی بالا برای سیستم مدیریت باتری BMS خودرویی
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-BS3003
Price: 98500 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: CPET

گواهی: CE,ROHS

شماره مدل: CP-BS3003

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: ¥ 98500 yuan

جزئیات بسته بندی: بسته بندی جعبه چوبی

زمان تحویل: 30 روز کاری

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 30 ست در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

جزئیات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                            تجهیزات تست حرارتی بالا برای BMS, سیستم مدیریت باتری BMS خودرویی, تجهیزات تست حرارتی برای سیستم مدیریت باتری


یکنواختی دما:	± 2 درجه سانتیگراد	برق در هر کانال:	600W/CH
روش خنک کننده:	سیستم تبرید	دقت رطوبت:	±2% RH
دقت بارگذاری:	±(1%+0.1%FS)	مدل ماژول کنترل:	روش کنترل PLC + صفحه لمسی
مقدار پیری:	60CH	مواد:	فولاد ضد زنگ داخلی و خارجی
روش گرمایش:	گرمایش الکتریکی	وزن:	500 کیلوگرم
دوره گارانتی:	12 ماه

یکنواختی دما:	± 2 درجه سانتیگراد
برق در هر کانال:	600W/CH
روش خنک کننده:	سیستم تبرید
دقت رطوبت:	±2% RH
دقت بارگذاری:	±(1%+0.1%FS)
مدل ماژول کنترل:	روش کنترل PLC + صفحه لمسی
مقدار پیری:	60CH
مواد:	فولاد ضد زنگ داخلی و خارجی
روش گرمایش:	گرمایش الکتریکی
وزن:	500 کیلوگرم
دوره گارانتی:	12 ماه

توضیحات محصول

تجهیزات تست حرارتی بالا برای سیستم مدیریت باتری خودرو (BMS)
PLC باید مجهز به پورت شبکه باشد. یک فیوز اضافه جریان باید به صورت سری بین منبع تغذیه و محصول متصل شود. اتصال خودرو باید مجهز به دستگاه شناور باشد. پس از رسیدن به موقعیت، باید یک ساختار قفل کننده و یک سیگنال تشخیص برای رسیدن به موقعیت وجود داشته باشد. سوئیچ نشتی 32 آمپر با قطع کننده ولتاژ پایین. زمان گرمایش از دمای اتاق تا 85 درجه کمتر از 15 دقیقه است. مجهز به کابینت کنترل الکتریکی و نمایشگر رابط HDMI با کیفیت بالا است. چاپ ابریشمی سمت راست را به PowerTest5211 CAN box CANET-4E-U 12 عدد تغییر دهید، با 2 قطعه یدکی آماده شده. مدل ترمینال MC: 148143، 24 عدد، با 4 قطعه یدکی در انبار.
ابعاد کلی کابینت پیر شدن عبارتند از: طول 1800 میلی متر، عرض 1400 میلی متر، ارتفاع 1800 میلی متر، و ارتفاع لایه به 300 میلی متر می رسد. محصول، از جمله اندازه حامل، باید در ترتیب 350 میلی متر طول، 200 میلی متر عرض و 180 میلی متر ارتفاع قرار گیرد.
ترمینال های MC در هر لایه قرار می گیرند و هر ترمینال برق و ارتباطات را برای دو محصول تامین می کند. در کل کانتینر 20 حامل وجود دارد، با 2 محصول در هر حامل، در مجموع 40 محصول. اتصال خودرو باید مجهز به دستگاه شناور باشد. پس از رسیدن به موقعیت، باید یک ساختار قفل کننده و یک سیگنال تشخیص برای رسیدن به موقعیت وجود داشته باشد. با توجه به اندازه حامل، به طور منطقی با 4 (5) ترمینال در هر لایه طراحی شده است، که آن را به یک طراحی پنج لایه (چهار لایه) تبدیل می کند.

پارامترهای فنی

1	کارت تست پیری منبع تغذیه - نمای کلی ظاهر و ساختار:
A	ابعاد کارت (میلی متر):	نوع کنترل دما: L1800 × W1400 × H1800 میلی متر، 20 موقعیت حامل، 40 موقعیت محصول. (ابعاد قابل تنظیم بر اساس الزامات)
B	تعداد لایه های کارت:	محل قرارگیری محصول: 4 لایه
C	ارتفاع لایه کارت:	ارتفاع لایه قرارگیری محصول: تقریباً 225 میلی متر
D	جنس ساختار کارت:	ورق فولادی نورد سرد ضخامت 2.0 میلی متر
E	اتلاف حرارت منطقه بار:	فن اگزوز توربو نصب شده در بالا با تخلیه رو به بالا (به کنترل دمای محیط کمک می کند)
F	عایق بین لایه ای و ضد الکتریسیته ساکن:	عمق قفسه 520 میلی متر، سطح باکالیت با سوراخ های اتلاف حرارت
G	شکل ساختار کارت:	منطقه تست جدا از منطقه کنترل الکتریکی
H	ورق فلزی با درب های شیشه ای قابل مشاهده:	منطقه محصول محصور است، با درب های شیشه ای عایق برای مشاهده
I	سایر موارد:	آشکارساز دود نصب شده در منطقه محصول کابینت پیر شدن
2	پیکربندی ماژول کنترل، تغذیه DUT و تعداد پیر شدن:
A	روش ارتباط و کنترل:	ارتباط اترنت
B	مدل ماژول کنترل:	PLC + صفحه لمسی + کنترل کامپیوتر میزبان هواوی
C	روش منبع تغذیه:	3 منبع تغذیه هواوی که توسط مشتری تامین می شود و در کابینت نصب شده است
D	ماژول ارتباطی محصول:	هر محصول مجهز به 1 کانال CAN به اترنت است که با کامپیوتر میزبان هواوی ارتباط برقرار می کند؛ در مجموع 40 سیگنال CAN در هر کابینت
E	پیکربندی تعداد پیر شدن:	4 لایه = 20 فیکسچر در هر کارت؛ 2 محصول در هر فیکسچر، در مجموع 40 محصول در هر کارت
3	کارت تست پیری منبع تغذیه - سیستم کنترل الکتریکی و دما:
A	روش سیم کشی:	پورت های DC و CAN محصول مجهز به ترمینال های اختصاصی MC هستند (قابل تنظیم بر اساس الزامات مشتری)
B	کلیدهای عملکرد پنل:	نمایش ولتاژ ورودی AC، سوئیچ استارت، سوئیچ توقف اضطراری
C	دقت کنترل دمای منطقه محصول:	منطقه محصول با درب های شیشه ای عایق محصور شده است؛ محدوده کنترل دما 50-85 درجه سانتیگراد، بیش از 90 درجه سانتیگراد نیست؛ یکنواختی دما در حدود ±3 درجه سانتیگراد؛ گرم شدن از دمای محیط تا 85 درجه سانتیگراد در کمتر از 15 دقیقه
D	اصل کنترل دمای منطقه محصول:	گرمایش با دمای پایین، تهویه اگزوز بیش از حد دما
E	توزیع و کنترل برق کارت:	توزیع برق سه فاز پنج سیم 380 ولت، نظارت کامپیوتری و کنترل الکتریکی دستی. زمان پیر شدن قابل تنظیم توسط کاربر بر حسب دقیقه
F	رتبه بندی توزیع برق کارت:	600 وات × 40 / 0.8 ≈ 8.0 کیلووات؛ توان واقعی DUT در 200 وات محاسبه می شود؛ منبع تغذیه کابینت پیر شدن، اگزوز و گرمایش در 12 کیلووات؛ مصرف برق واقعی تقریباً 20 کیلووات
G	روش کنترل:	کنترل الکتریکی شامل سوئیچ دستی/خودکار است؛ پیر شدن به صورت بلادرنگ توسط کامپیوتر نظارت می شود
H	حفاظت ایمنی:	حفاظت از اتصال زمین تجهیزات، حفاظت از سوئیچ نشتی، حفاظت از قطع برق خودکار آشکارساز دود و غیره
I	پیکربندی کابینت کنترل:	اختیاری: مانیتور HD HDMI 22 اینچی برای نظارت
4	توابع اصلی سیستم:
A	مناسب برای پیر شدن دستگاه های دقیق مانند کنترل کننده های BMS، کنترل کننده های رادار، دوربین ها و غیره
B	نرم افزار نظارت اختصاصی می تواند به صورت حرفه ای توسعه یافته و پیکربندی شود، با مالکیت معنوی مستقل و بدون ریسک قانونی
C	نرم افزار نظارت پیر شدن از خدمات ارتقاء مادام العمر بهره مند می شود؛ مقیاس پذیری قدرتمند سرمایه گذاری تجهیزات تکراری را صرفه جویی می کند
D	پارامترهای پیر شدن، تنظیمات زمان، ویرایش توالی روشن/خاموش (تست روشن/خاموش شدن DUT)، پشتیبانی از سوئیچینگ خودکار ولتاژ، تغییر بار و سایر توابع قابل برنامه ریزی
E	خاموش شدن خودکار زمان بندی شده پس از اتمام پیر شدن، امکان عملکرد بدون نظارت را فراهم می کند
F	کامپیوتر به طور خودکار وضعیت قبولی/عدم قبولی منابع تغذیه DUT را نمایش می دهد؛ نمای پنجره ای از چندین کارت برای مدیریت متمرکز، صرفه جویی در نیروی انسانی و بهبود بهره وری تولید
G	کامپیوتر می تواند گزارش های داده های پیر شدن DUT و پارامترهای پردازش را برای قابلیت ردیابی ذخیره کند؛ همچنین از اسکن بارکد و بارگذاری سیستم MES پشتیبانی می کند
H	تبدیل RS232 به RS485 از مبدل های ایزوله نوری برای بهبود قابلیت اطمینان ارتباطات و محافظت از تجهیزات در برابر آسیب صاعقه استفاده می کند
I	هر کامپیوتر می تواند 18 دستگاه را به طور همزمان نظارت کند (هر پورت سریال می تواند 63 دستگاه فرعی را متصل کند؛ هر کامپیوتر از حداکثر 18 پورت سریال پشتیبانی می کند). این پیکربندی استاندارد کابینت پیر شدن منبع تغذیه است
J	نرم افزار نظارت پیر شدن منبع تغذیه شامل مستندات راهنمای داخلی برای حل فوری سوالات عملیاتی است
